Катер «Неман-2» – технические характеристики катера «Неман 2».
Моторная лодка «Неман-2» — технические характеристики мотолодки «Неман 2»
Новая модель «Niemen-2» является дальнейшим развитием моторной лодки серии «Niemen» (см. Описание лодки «Niemen» на этой странице). Конструкторы добились лишь небольшого увеличения габаритов, значительного улучшения комфорта и безопасности эксплуатации, улучшили конструкцию корпуса и модернизировали внешний вид лодки. Так что можно сказать, что это качественное развитие. Добавим, что новая лодка – результат совместных усилий конструкторско-производственного коллектива, сотрудников ЦНИИ Крылова и конструкторов ЦНИИ Лота.
| Сравнение основных технических характеристик Катера Неман и Неман-2 | ||
| Максимальная длина, м | 3,80 | 3,60 |
| Максимальная ширина, м | 1,40 | 1,40 (с буями) |
| Высота миделя, м | 0,75 | 0,55 |
| Масса лодки с оборудованием и припасами, кг | 130 | 110 |
| Грузоподъемность, кг | 300 | 300 |
| Пассажировместимость *, чел. | 4 | 4 |
| Допустимая мощность двигателя, л. с. | 26,5 | двадцать |
| Скорость **, км / ч: | ||
| с одним человеком | 43,2 | около 40 |
| полностью загружены | 37,9 | около 34 |
| * Когда вы выходите. ** Скорость дана для «Неман-2» с «Нептун-23», для «Неман» – с «Вихр». |
Какие задачи поставили перед собой создатели, какими техническими особенностями должна обладать новая лодка? Принимая во внимание опыт постройки и испытаний серийных лодок «Янтарь» и «Неман», а также подготовку ряда опытных образцов, которые так и не были приняты в производство «Серебрянка», «Мотылек» и др., Необходимо было подготовить универсальную 4-местную прогулочно-туристическую моторную лодку минимальных размеров, возможно, более технологичную, с минимальным необходимым оборудованием. Планировалось, что при практически сохранении эксплуатационных характеристик и технических характеристик более крупных лодок традиционного «4-метрового» класса, новый «Неман» будет иметь меньшие вес и форму, что позволит в отличие от других «моторных лодок». , чтобы войти в самолет с более экономичным и менее мощным, чем «Вихри» и «Нептун» с 14-конным «Ветерк».
Особо оговаривалось, что конструкция лодки должна позволить производить лодку «Неман-2» на существующих конвейерных линиях с использованием некоторого технологического оборудования, которое было изготовлено для производства «Неман».
Сегодня можно сказать, что задачи конструкторов лодок решены.
Архитектурное решение традиционное: лодка имеет открытую кабину и подводный отсек, носовую палубу с панорамным лобовым стеклом. Необычный внешний вид «Немана-2» заключается в использовании высоких бортовых комингсов – крышки кабины в виде фальшборта, плавно переходящего в округлое лобовое стекло. Это решение позволило увеличить полезную площадь кабины за счет отказа от бортовых комингсов, повысить эксплуатационную безопасность лодки за счет увеличения фактической высоты бортов в миделе с 530 до 750 мм, придать лодке современные черты. Полученные габариты кабины пилота (1.80×1.25) практически такие же, как на гораздо большей (на 0,7 м длиннее) «Казанке-5», и лишь немного меньше, чем в «Крыму», «Днепре», «Ладоге» так далее

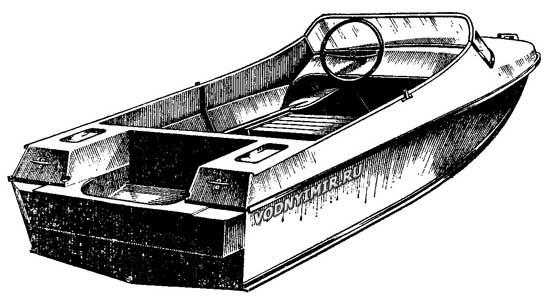

Общий вид моторной лодки «Неман-2»
Для размещения пассажиров предусмотрены два жестких поперечных двухместных купе; отсеки металлические с соответствующими ребрами жесткости. Кормовой борт также служит крышкой вещевого отсека. Пространство под носовой палубой и под носовой палубой также используется для хранения багажа и оборудования. На боковом краю носовой части есть отсек для хранения мелких вещей под защитой лобового стекла. Подобные ямы были созданы на кормовой палубе, что пригодится при работе с двигателем.

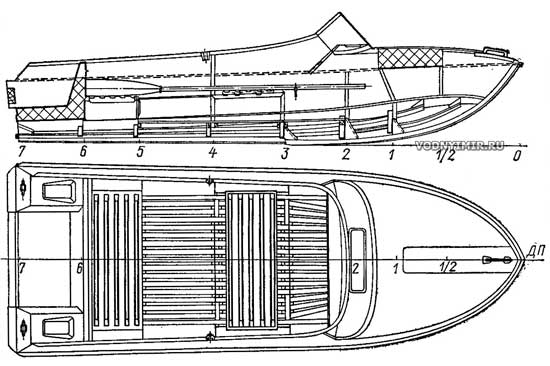

Продольный разрез катера “Неман-2” и вид сверху

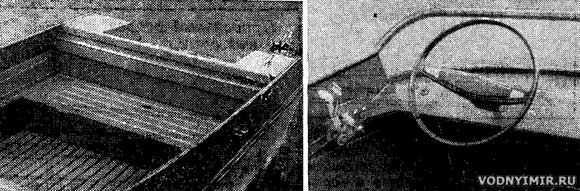

Плавучий пол на катере «Неман-2» деревянный, решетчатый. Плавучесть обеспечивают водоизмещающие блоки (пенопласт ПСБ-С; 0,26 м³), закрепленные под носовой палубой и под моторным отсеком. Лодка оборудована поворотными веслами, лодочным крюком, спасательный круг; имеет носовое ухо и кормовую швартовку уток.
 |
Корпус лодки имеет резкие обводы с поворотами на ровной поверхности днища; килеватость миделя составляет 16 °, а по транцу – 8 °. Продольных выемок нет, но есть одно ребро – тормоз для предотвращения бокового обтекания (нижняя часть стрингера выступает над днищем, на котором стыкуются секции). Отказавшись от имеющихся на корме «Немана» бортовых буев, конструкторы новой лодки соответственно увеличили ширину корпуса в кормовой части. Ширина у транца по трюму значительно увеличилась (с 1,1 м до 1,25 м), хотя максимальная ширина лодки не изменилась. Для увеличения прочности транца, а также для увеличения плавучести кормовой части лодки – для уменьшения опасного дифферента, образующегося при работе двигателя, на транце в его надводном месте фрезерован карниз 50 мм. часть, на уровне днища подводного моторного отсека.

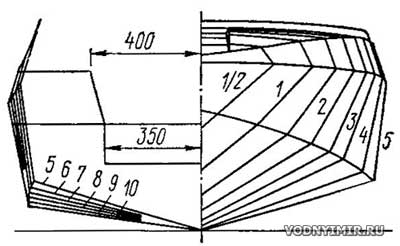

Эскиз обводов моторной лодки «Неман-2» — корпус теоретического чертежа
Особое внимание было уделено выбору рациональной конструкции корпуса. Как и в предыдущих моделях тех же конструкторов, в качестве материала использован алюминиево-магниевый сплав АМГ-5 – свариваемый коррозионно-стойкий материал с хорошей пластичностью и приемлемыми прочностными характеристиками. Малая толщина обшивки (1,5-2,0 мм) и опасность значительных деформаций при сварке поперечного сечения сплошным швом определили выбор смешанной компоновки нижнего узла, что позволило значительно сократить длину сварные швы и объем ручной сварки – немеханизированные. На бортовых листах выбиты скулы на кормовой половине длины корпуса. Это позволило избавиться от наваривания угловых стыков на скулах. К оболочке привариваются только нижние продольные сальники, служащие опорой для шести флоринов с загнутыми по краю фланцами (механизированная контактная сварка).

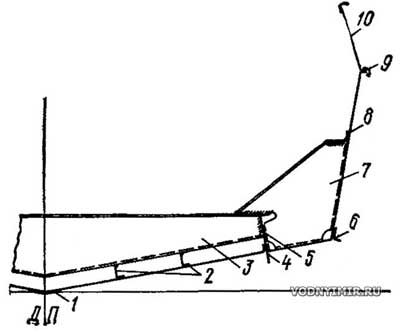

Конструктивный мидель-шпангоут мотолодки «Неман 2»
1 – килевой блок; 2 – стрингер перекрытия из Z профиля;
3 – флор с загнутыми воротничками по нижнему и верхнему (горизонтальному) краю;
4, 5 – стрингер нижний (планка с фланцем) по месту контакта плиты днища с бортиком; выступающая над нижней поверхностью деталь служит острием – приспособлением для нарезки ребер
6 – каплеуловитель трюмных вод; 7 – скуловая кромка; 8 – внешний стрингер;
9 – переборка фальшборта; 10 – бортовые комингсы – фальшборт.
Напомним, что «Niemc» имеет поперечную систему установки с приваркой к обшивке ручной аргонодуговой сваркой.
Второй характерной особенностью новой модели является разделение фюзеляжа на отдельные секции, которые будут собираться на специализированных сборочных станциях. Это позволило широко использовать контактную сварку при сборке агрегата и ручную аргонодуговую сварку стыков листов с жестким закреплением конструкции и достаточным тепловыделением при сварке. Благодаря предпринятым действиям удалось значительно снизить сварочные деформации и, как следствие, получить хороший рыночный внешний вид корпуса.
Также используются такие передовые методы изготовления тонкослойных конструкций, как использование волочильных штампов, гибочных станков и штампов, придание жесткости деталям с помощью пандусов и канавок, фланцев и т. Д.
Заводские и межведомственные испытания опытных образцов «Неман-2» и участие новой лодки в 1978 году в традиционном конкурсе «Катера и яхты» показали, что надежды конструкторов и инженеров оправдались.

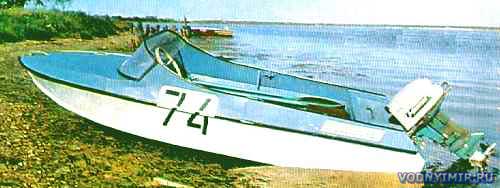

Лодка под двигателем «Нептун-23» легко садится на мель и показывает высокие скорости как при полной, так и при минимальной нагрузке, легко управляется, устойчива на курсе не только на спокойной воде, но и на неровном берегу. При высоте волны до 0,5 м лодка испытывает лишь умеренные ударные нагрузки и может двигаться без значительного снижения скорости. Это позволило увеличить предел высоты волны, на которой может работать «Неман-2», до 0,5 м, в то время как соответствующий предел для «Немана»Ему было 0,25 м.
Важным преимуществом моторной лодки «Niemen-2» также является хорошим литьем под давлением. С определенным снижением нагрузки можно было успешно управлять под «Vetork-12»: с нагрузкой 170 кг (два человека и минимальный багаж) на измеренном километре скорость достигнута на 27,0 км / ч.
Серьезные тесты, следует отметить – очень полезно для конструкторов, упало на долю лодок, участвующих в гонке на морском пути в 1978 году в Лиепай: два «Neman-2», принимая участие в экспериментальном классе, заняли первые места в T-350 и T – 500, успешно заканчивая гонку без единственного нарушения корпусной силы. Экипаж, который действовал с двигателем «Нептун-23» на сумму трех гонок (маршрут, кольцо, на фитнес), занял второе место среди экспериментальных кораблей, а команда, которая действовала с «Vikhr-25» – третьим.
В. П. П. Кашников, В. И. Белый, и В. П. Неймоин, «Лодки и яхты», 1979.
