Катер Крым-3

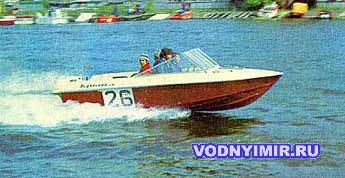

Мотолодка «Крым-3». Основные технические характеристики моторной лодки «Крым-3»
Катер «Крым-3» производится на Пермском судостроительном заводе «Кама» по проекту ЦКБ «Нептун».
Проекту «Крыма-3» предшествовал анализ опыта эксплуатации серийных парусных моторных лодок для туристов. В частности, учтены наиболее распространенные варианты их использования. Конструкторы пришли к выводу, что основное предназначение моторных лодок – проводить на них выходные и праздничные дни семьей из трех-четырех человек. Поэтому была сформулирована основная идея проекта: обеспечить максимальную вместительность при достаточно высоком уровне комфорта, удобства и безопасности использования моторной лодки во время туристического круиза (во время блокады или в других ситуациях).
| Основные данные теплохода «Крым-3». | |
| Максимальная длина, м | 4,70 |
| Максимальная ширина | 1,80 |
| Высота бортов нос / мидель / корма, м | 0,75 / 0,8 / 0,73 |
| Мин. Высота надводного борта, м | 0,35 |
| Масса с аксессуарами, кг | 245 |
| Валовая вместимость, кг | 745 |
| Допустимая мощность двигателя, л. с. | 50 |
Наибольшее внимание было уделено полезному использованию внутреннего объема. Мы полностью отказались от бортового серпантина, что дало возможность значительно расширить кабину – на 250-300 мм.
Сравнение «Крыма-3» с серийными катерами показывает, что общий объем багажного отделения на нем в 2,5 раза больше, чем, например, на «Прогресс-4» при практически тех же габаритах, а площадь кабины увеличена. более чем на треть – на 35%.
Сравнительные характеристики прогулочно-туристических мотолодок
| “Прогресс-4” | 4,7 | 2,7×1,3 (3,51) | 1 (0,33) | 4 | 2 |
| «Казанка-5» | 4.5 | 2,6×1,28 (3,33) | 1 (0,15) | 4 | – |
| “Крым” | 4,25 | 2,3х1,3 (2,99) | 2 (0,36) | 5 (без багажа) | – |
| «Днепр» | 4.4 | 2,35х1,24 (2,91) | 1 (0,24) | 4-5 | – |
| “Сарепта” | 4.6 | 2,6×1,28 (3,33) | 1 (0,47) | 6 (без багажа) | 2 |
| “Крым-3” | 4,7 | 3,0х1,58 (4,74) | 3 (0,84) | 5 | 2 |

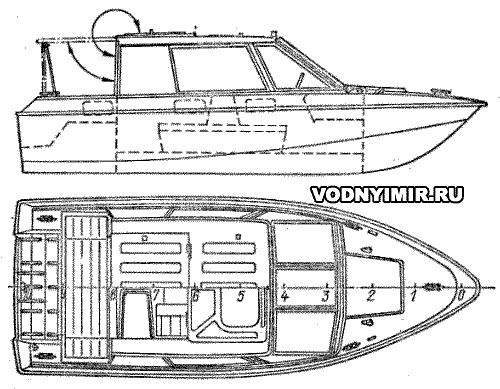

Общее расположение мотолодки «Крым-3»

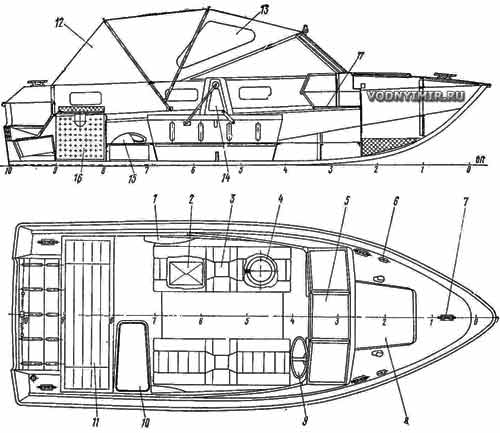

1 – весла; 2 – аптечка; 3 – боковой отсек – сиденье; 4 – кольцо с страховочным тросом; 5 – открывающееся лобовое стекло – «вентилятор»; 6 – ремень; 7 – утконос; 8 – носовая крышка багажника; 9 – пульт управления; 10 – съемный стол; 11 – кормовая скамья; 12 – тент мягкий складной; 13 – флизелиновое окно; 14 – откидная спинка палубного сиденья; 15 – шпиль; 16 – кормовой топливный бункер и кормовые вытеснители (по бортам); 17 – трап для входа на носовую палубу.
Ниже приводится краткое описание производства Крым-3. Лодка имеет клепано-сварной корпус из алюминиево-магниевого сплава АМг-5В. Материал корпуса позволяет катеру работать в морской воде. Максимально использован принцип совмещения функций конструкции корпуса и частей оборудования или арматуры в одном конструктивном элементе. Это позволило значительно снизить вес конструкции («голый» корпус весит 130 кг), количество деталей и длину соединений.

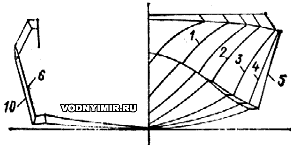

Используются выпуклые обводы с умеренным подъемом киля (15 ° по миделю, 7 ° – по транцу). Размеры лодки подбирались максимально с учетом условий производства, но при этом для обеспечения высокой скорости (при заданной грузоподъемности 500 кг) с двигателями приемлемой для наших вентиляторов мощностью (2 с. 25 л. с.).
Основное планировочное решение традиционное для большинства наших катеров. Носовой куттер, выполняющий роль носового багажного отделения, отделен от кабины сплошной переборкой на лонжеронах. 2.5. Крышка люка на носовой палубе должна быть брызгозащищенной. Основное оборудование кабины экипажа состоит из трех отсеков (два продольных и один поперечный в кормовой части). Боковые койки (1,3х0,45м) оснащены спинками, которые откидываются и при креплении койки откидываются к корме – в проеме между бортовым и кормовым отсеками. Длина первого этажа 1,75 м. В вертикальном положении спинка разделяет койку на две спинки. Фиксированные поролоновые матрасыпредназначены для верхних крышек отсеков с тиснением. Шкафы служат большими шкафчиками. Учтена ситуация многих владельцев яхт: форпик и все рундуки при необходимости можно закрыть на замок.
В поперечном кормовом трюме между отсеком под двигателем и переборкой на штыре 8 имеется топливный отсек. Он вмещает семь стандартных 20-литровых канистр, что обеспечивает нормальный запас топлива в 140 литров.
Кормовой рундук имеет рельефную крышку, открывающуюся из кабины. На него также кладется поролоновый матрас, благодаря которому шкаф можно использовать как трехместное сиденье или, при необходимости, дополнительную койку.
Всего в кабине семь мест; Паспортная вместимость (пять человек) определяется грузоподъемностью. Нет никаких сомнений в том, что «Крым-3» будет самым комфортабельным кораблем с экипажем из четырех человек, а в дальних плаваниях – трех. По правому борту в проеме между бортовым и кормовым рундуками находится съемный столик. В походном положении он складывается и крепится к нижней поверхности крышки кормового бардачка. Коробчатая конструкция буфета обеспечивает место для хранения мягких или мелких предметов. Мягкие предметы также можно хранить в пустых задних боковых стенках отсеков.
Посадка и высадка с лодки возможны через носовую палубу. Для этого центральная часть лобового стекла приспособлена к открыванию – наклонно вперед и влево, а в передней части кабины под «вентилятором» есть своеобразная полочка-подножка. Ступеньку удобно разместить на борту переносной газовой плиты.
Стенд управления находится по правому борту. Это позволяло, во-первых, компенсировать перекос от реактивного момента при работе гребных винтов весом водителя, а, во-вторых, расположить выносной дроссель и реверс двигателя под правую руку водителя. При этом конструкция боковой и кормовой частей палубы и всей «передней панели» абсолютно симметрична по отношению к BF, так что при необходимости рулевое управление можно было установить на левом борту в обычном режиме. Стандартная версия оснащена вещевым ящиком на левой стороне панели. Над полкой в вертикальной стене есть углубление для хранения мелких предметов.
Для защиты от непогоды катер «Крым-3» оборудован мягким тентом, кормовое и боковые окна которого выполнены из прозрачного нетканого материала. Люк на молнии в передней части палатки позволяет выходить с лодки на носовую палубу с палаткой. Сложенный брезент и свернутые ласты загибаются в триммер подводной ниши, чтобы они не мешали работе двигателей и не портили «горбом» силуэт лодки. Водонепроницаемость яхты обеспечивают пеноблоки в полиэтиленовых оболочках, расположенные на носу (под палубой на носовой части) и на корме – в кормовом рундуке.
Капоты устанавливаются перед лобовым стеклом. Вы можете грести с открытой центральной заслонкой ветрового стекла, сидя на крышке носового люка спиной вперед и ногами на ступеньках. Конечно, это не идеальная позиция для гребли, но все равно можно проплыть небольшое расстояние.
Лодка оборудована фарами и задними фонарями, которые можно включить с рулевого поста. Также на посту управления имеется гнездо для установки выносного тахометра (блока TC).
Скорости мотолодки «Крым-3» с различной нагрузкой под разными моторами
| Скорость, км / ч | «Нептун-23» | 180 |
| 30 | 350 | |
| 26 | 2х “Нептун-23” | 180 |
| 43 год | 500 | |
| 40 | «Вихр-М» | 180 |
| 30 | 350 | |
| 25 | 2х “Вихрь-М” | 180 |
| 43 год | 500 | |
| 39 | «Вихрь-30» с согласующим воздушным винтом | 180 |
| 40 | 350 | |
| 35 год | 450 |
30
Мотолодка «Крым-3» с рубкой
Помимо варианта с открытой кабиной и мягким складывающимся тентом, была разработана модификация Крым-3 (в том же корпусе) с жесткой рубкой из сплава АМГ-5М. При сдаче лодки в торговую сеть кабина складывается, чтобы уменьшить габариты контейнера. в разобранной кабине; Сборка кабины из готовых деталей (на гребные винты) будет производиться владельцем лодки своими силами.
Высота рубки – 1,2 м над полом и 0,95 м над сиденьями. Кормовая переборка рубки при сборке размещается над кормовой переборкой корпуса. В середине длины рубки имеется широкий люк в крыше, закрывающийся откидным передним люком. К заднему краю крышки люка крепится откидная кормовая панель, закрывающая дверной проем в переборке рубки. Наклонив панель вверх, а затем петли крышки люка вместе с панелью, вы можете открыть всю кабину; под крышей остаются только два передних сиденья. Кабину можно запереть на замок.
«Крым-3»: новая легкосплавная моторная лодка – В. А. Баснин, Д. Б. Волков, 1978.
Технические характеристики лодки “Малютка 2”
