Катер служебный “С-54”

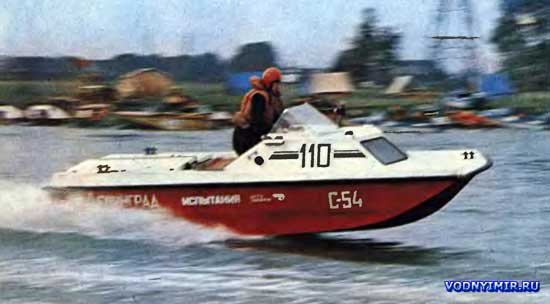

Служебно-разъездной катер «С-54»
Основное назначение пластиковой рабочей лодки-тримарана «С-54» – поддержка водно-моторных, гребных и парусных соревнований в качестве судьи, тренера и спасательного катера. Лодка имеет корпус тримарана с лопастями, идущими от носа к транцу. Благодаря им лодка имеет большую устойчивость на якоре и под водой, а также увеличенный объем корпуса. Дно имеет умеренный подъем киля от 20 ° на миделе до 12 ° на транце и оборудовано шестью продольными редутами.
| Максимальная длина, м | 5,32 |
| Максимальная ширина, м | 2.3 |
| Высота миделя, м | 0,96 |
| Осадка корпуса, м | 0,51 |
| Водоизмещение пустое, т | 1,40 |
| Водоизмещение полное, т | 2,02 |
| Пассажировместимость, чел. | 5 |
| Двигатель | «М8ЧСПУ-100-1 |
| Мощность, кВт (л. с.) | 66,2 (90) |
| Скорость движения, км / ч: | |
| – при полной нагрузке | 40 |
| – максимум | 50 |

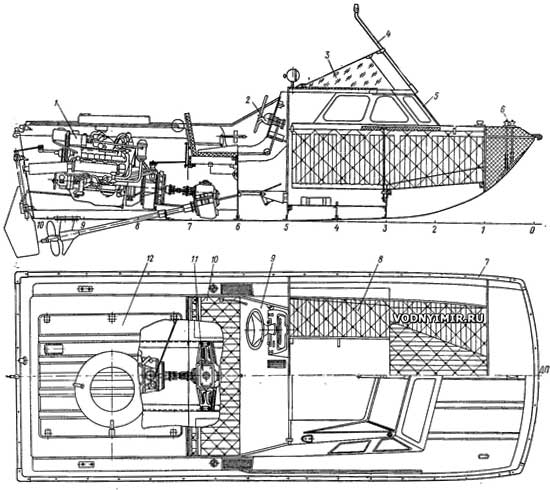

Общее расположение катера «С-54»
1 – двигатель «М8ЧСПУ-100-1»; 2 – руль направления; 3 – лобовое стекло; 4 – фартук; 5 – рубка; 6 – швартовно-подъемные проушины; 7 – крылья; 8 – кушетка; 9 – пост управления; 10 – заливная горловина топливного бака; 11 – кормовая скамья; 12 – крышка люка двигателя.

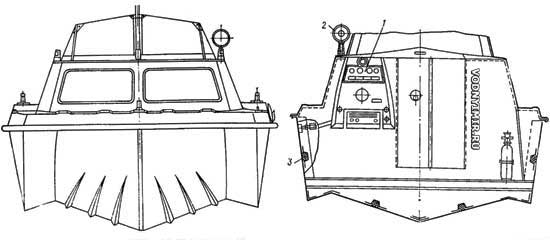

1 – панель приборов; 2 – отражатель; 3 – стрингер.
Корпус состоит из двух секций из пластика – стекловолокна: собственно корпуса с толщиной обшивки 6-8 мм и палубы. Соединение производится на фланце по фальшбортовой балке болтами. Обшивка опирается на элементы транца и четыре продольных стрингера (два на палубе и два на днище), выполненные из стекловолокна на вспененных ламелях. Основание под двигатель изготовлено из деревянных досок и дополнительно оклеено стеклопластиком.
Лодка оборудована закрытой каютой с мягкими диванами. В кокпите расположена поперечная скамья, а по левому борту – пульт управления катером. По обеим сторонам кабины под палубой расположены два бензобака общей емкостью 120 л, что обеспечивает вылет лодки при полной загрузке около 140 км. Лодки, спущенные на воду после 1977 года, оснащались переоборудованным моторным двигателем М8ЧСПУ-100-1 с угловым реверсом. Трехлопастной винт имеет диаметр 360 мм и ход 480 мм.

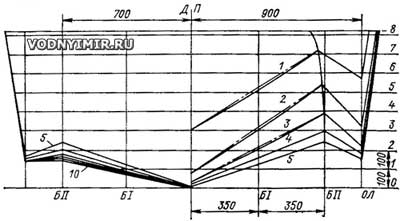

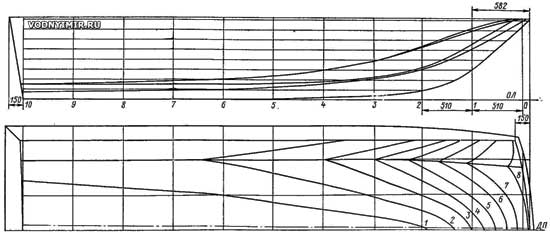

Теоретический чертеж тримаранной лодки “С-54”.
Шаг по всей длине корпуса составляет 510 мм, между носами – 350 мм, а между ватерлиниями – 100 мм.
Лодка укомплектована чехлом, дренажным насосом и комплектом запчастей. Габаритные и сигнальные огни устанавливаются в соответствии с Правилами плавания на внутренних водных путях и МППСС-72.
К недостаткам катера «С-54», помимо малой вместимости кабины, можно отнести «дельфинатон» – нестабильность движения при глиссировании, большой радиус циркуляции, большие перегрузки и потеря скорости при движении по волне более чем на три балла, маловата высота в салоне (1100 мм). При этом сервисные специалисты лодки отмечают ее хорошую устойчивость, надежность и неприхотливость. Преимущество пластикового корпуса – меньше ремонтов вне сезона.
Корабль «С-54» поставлялся только по заказу других организаций.
